دستگاه خم کننده سر لوله دوار CNC - دو جهته

برگشت

  • دستگاه خم کننده سر لوله دوار CNC - دو جهته
  • دستگاه خم کننده سر لوله دوار CNC - دو جهته
  • دستگاه خم کننده سر لوله دوار CNC - دو جهته
  • دستگاه خم کننده سر لوله دوار CNC - دو جهته
  • دستگاه خم کننده سر لوله دوار CNC - دو جهته
  • دستگاه خم کننده سر لوله دوار CNC - دو جهته

ویژگی ها

پارامترهای اساسی

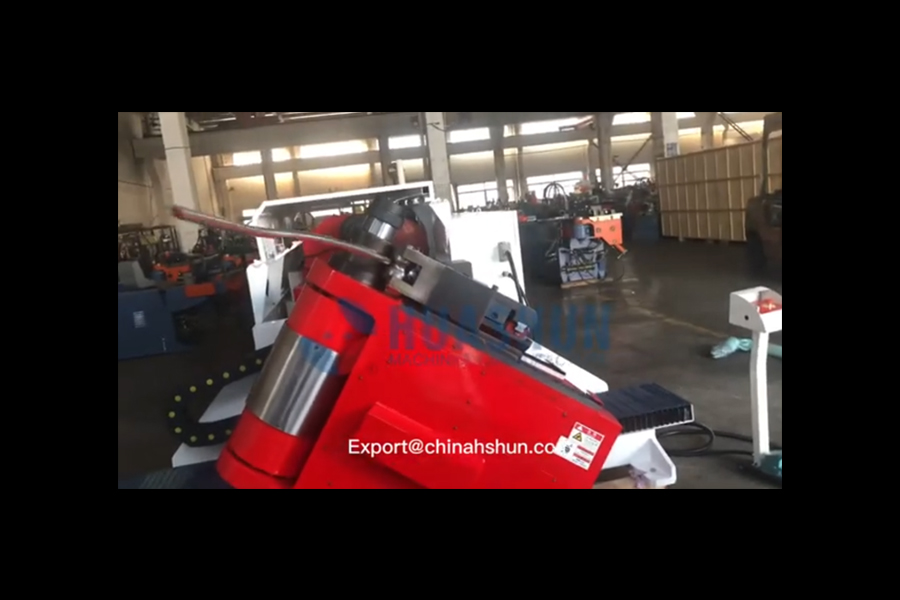

ویدئو

کاربردهای صنعتی

تماس با ما

ویژگی ها

خم کن لوله CNC سر چرخشی 10 محور

خم کن لوله CNC 10 محوره برای تولید قطعات لوله پیچیده با شعاع خمشی چندگانه ایده آل است. سر خمش چرخشی امکان سوئیچینگ سریع بین شعاع های مختلف را بدون تغییر دستی ابزار فراهم می کند و کارایی و انعطاف پذیری در تولید را بهبود می بخشد.

این دستگاه مجهز به کنترل پیشرفته CNC و حرکت چند محوره، دقت خمش بالا و کیفیت ثابت را برای کاربردهای ساخت لوله های سخت تضمین می کند.

خصوصیات

• نرم افزار کنترل مرکز اصلی – یک سیستم نرم افزاری اختصاصی HUASHUN که دسترسی آسان به هر دو حالت عملیاتی خودکار و دستی را با یک رابط کاربر پسند فراهم می کند.

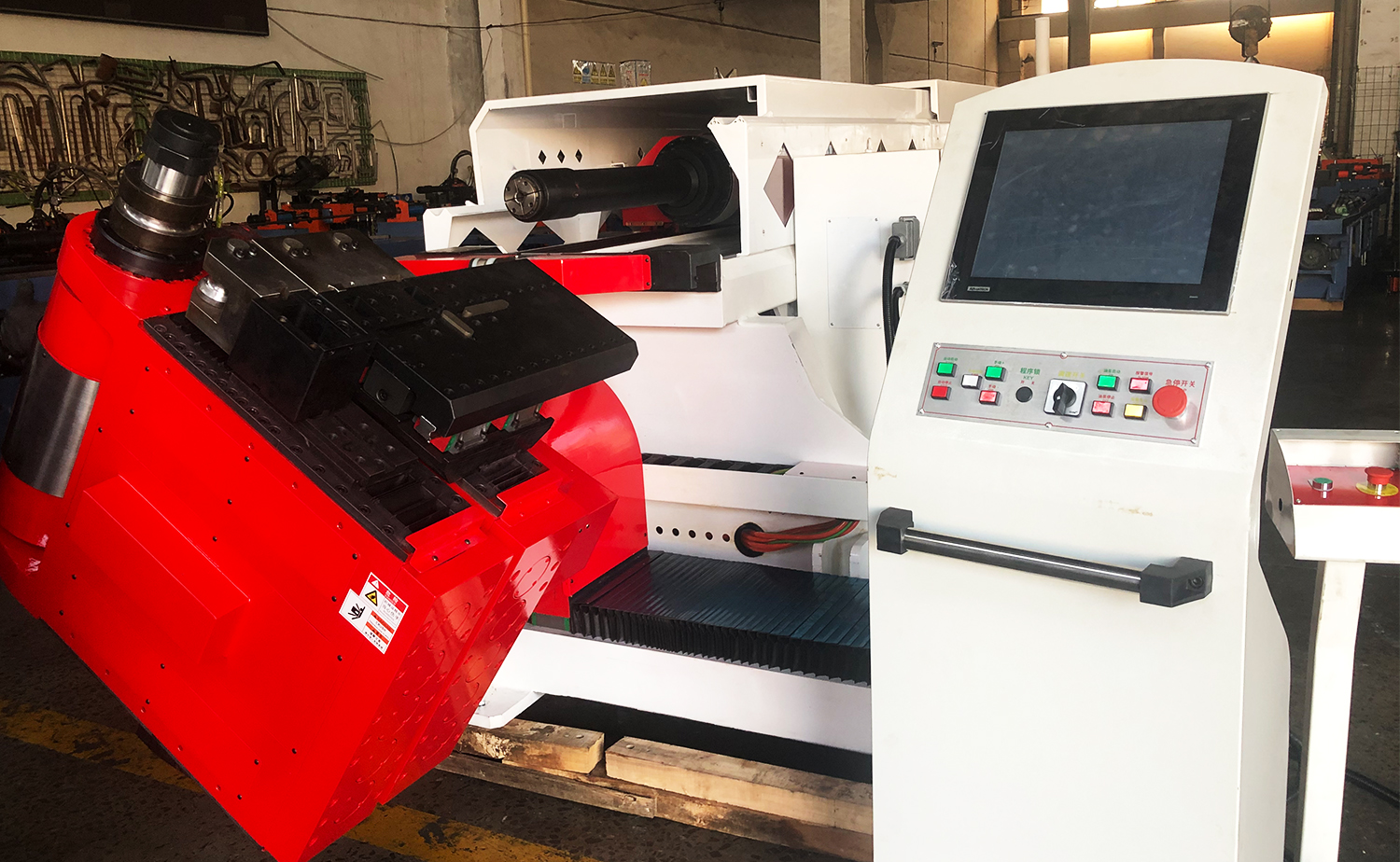

• مجهز به کامپیوتر صنعتی (سیستم ویندوز) و صفحه نمایش لمسی 15 اینچی، پشتیبانی از واردات و خواندن نقشه، با شبیه سازی سه بعدی فرآیند خمش و کاربرد لوله.
• سیستم کنترل حلقه بسته با مقدار مطلق سروو دقت بالا و عملکرد پایدار دستگاه را تضمین می کند.
• سیستم کنترل دارای تبدیل دو طرفه بین مختصات XYZ و مختصات کاری YBC است که به روش های برنامه ریزی انعطاف پذیر اجازه می دهد.

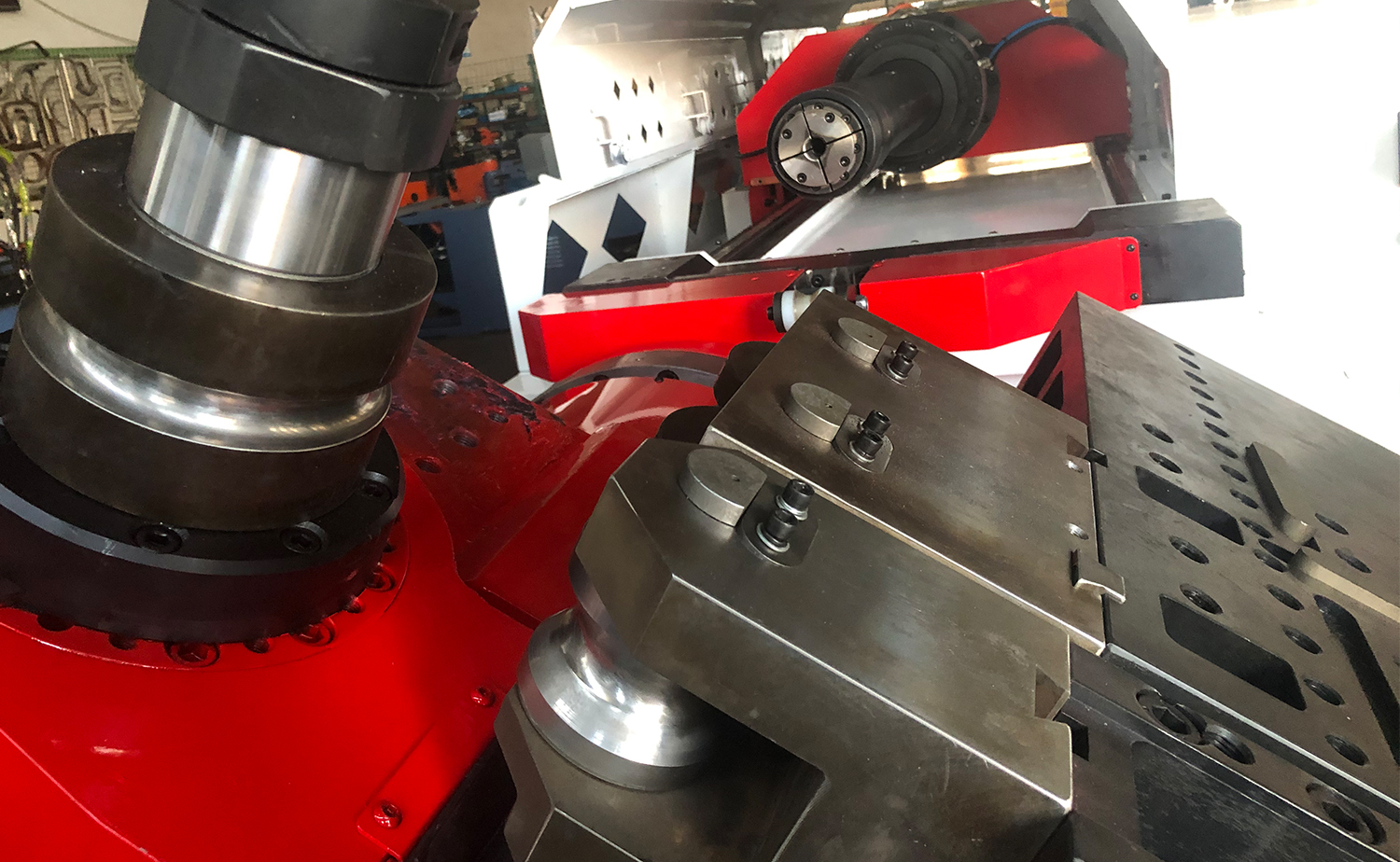

• طراحی سر خمش دوار، عملیات خمش چند جهته را امکان پذیر می کند، که برای اجزای لوله سه بعدی پیچیده ایده آل است.
• ساختار سر دوار از طریق تجزیه و تحلیل مکانیکی دینامیکی بهینه شده است، استحکام بالا و پایداری عالی را فراهم می کند و دقت خمش بالا را بدون لرزش در حین کار تضمین می کند.

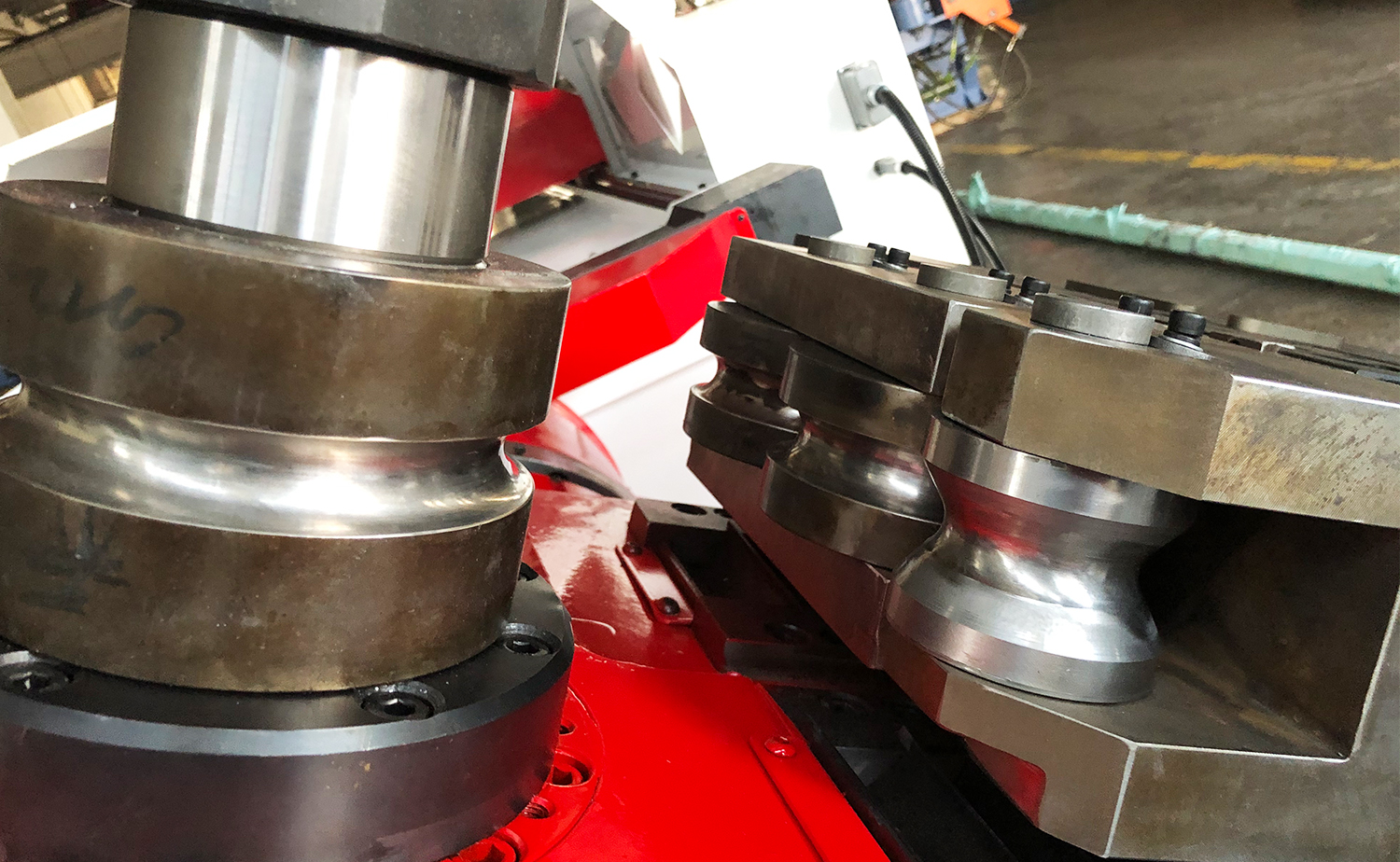

• طراحی ابزار چند لایه (تا 6 پشته) امکان نصب شعاع های خمشی مختلف را فراهم می کند. لایه رویی را می توان برای خمش فشاری نیز پیکربندی کرد که امکان تغییر خودکار ابزار در طول فرآیند خمش را فراهم می کند.
• قابلیت کنترل از راه دور به کمک برنامه و پشتیبانی فنی راحت کمک می کند.
• در حالت خودکار، محور Y به طور خودکار برای اطمینان از کیفیت قطعه کار ثابت قرار می گیرد.
• مجهز به پورت اینترنت برای اتصال سیستم و ارتباط داده.
• این سیستم از عملکرد چند زبانه و عملکردهای خود تشخیصی پشتیبانی می کند و کارکرد و نگهداری دستگاه را تسهیل می کند.

جدول پارامترها

پارامتر فنی اصلی

مدل SB-50CNC-10A-6S
حداکثر ظرفیت خمشی کششی (R=1.5D) (فولاد کربنی) Φ50×2 تن
حداکثر ظرفیت خمشی کششی (R=1.5D) (فولاد ضد زنگ) Φ50×1.5 تن
حداکثر ظرفیت خمشی (R=1.5D) (نوار جامد فولاد ضد زنگ) Φ16 میلی متر
حداکثر طول تغذیه یک بار 2600 میلی متر
روش تغذیه خوراک مستقیم/گیره
شعاع خمشی (Draw Bennding) R10-200 میلی متر
درجه خمش (Draw Bennding) 190 درجه
تفاوت لایه شعاع خمشی را رسم کنید 45 ولت
سرعت خم شدن حداکثر 150 درجه در ثانیه
سرعت چرخش حداکثر 300 درجه در ثانیه
سرعت تغذیه حداکثر 1200 میلی متر بر ثانیه
دقت خم شدن 0.05 ± درجه
دقت چرخش 0.05 ± درجه
دقت تغذیه 0.05 ±
دقت جابجایی سر ماشین به چپ و راست ± 0.1 میلی متر
دقت چرخش سر ماشین ± 0.1 میلی متر
دقت جابجایی تقویت‌کننده جانبی ± 0.1 میلی متر
دقت جابجایی قالب گیره ± 0.1 میلی متر
روش ورودی داده ورودی USB یا خواندن سه بعدی
ماشین G.W.: 3600 کیلوگرم
اندازه ماشین (L.W.H): 5600×1400×1500mm
