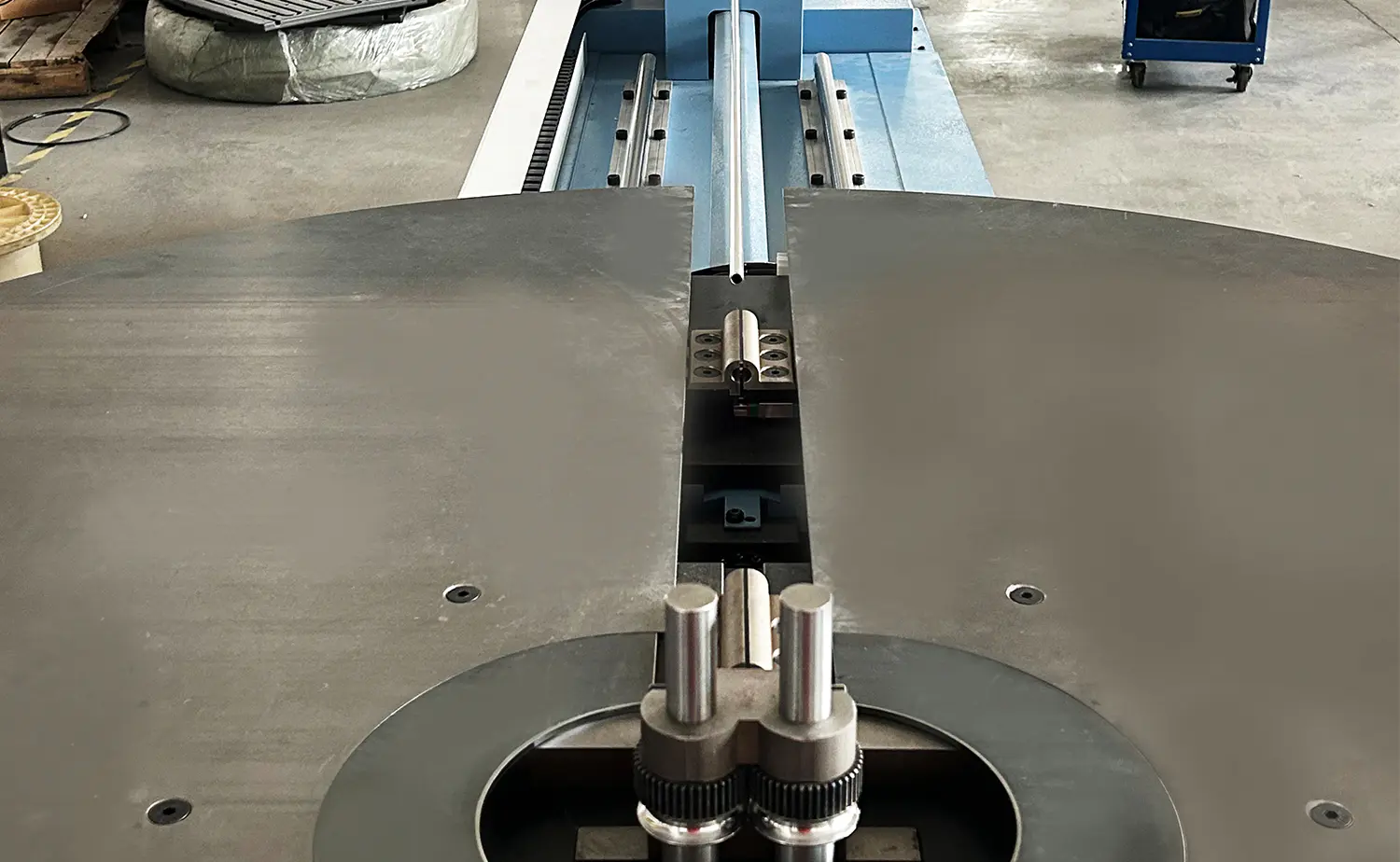

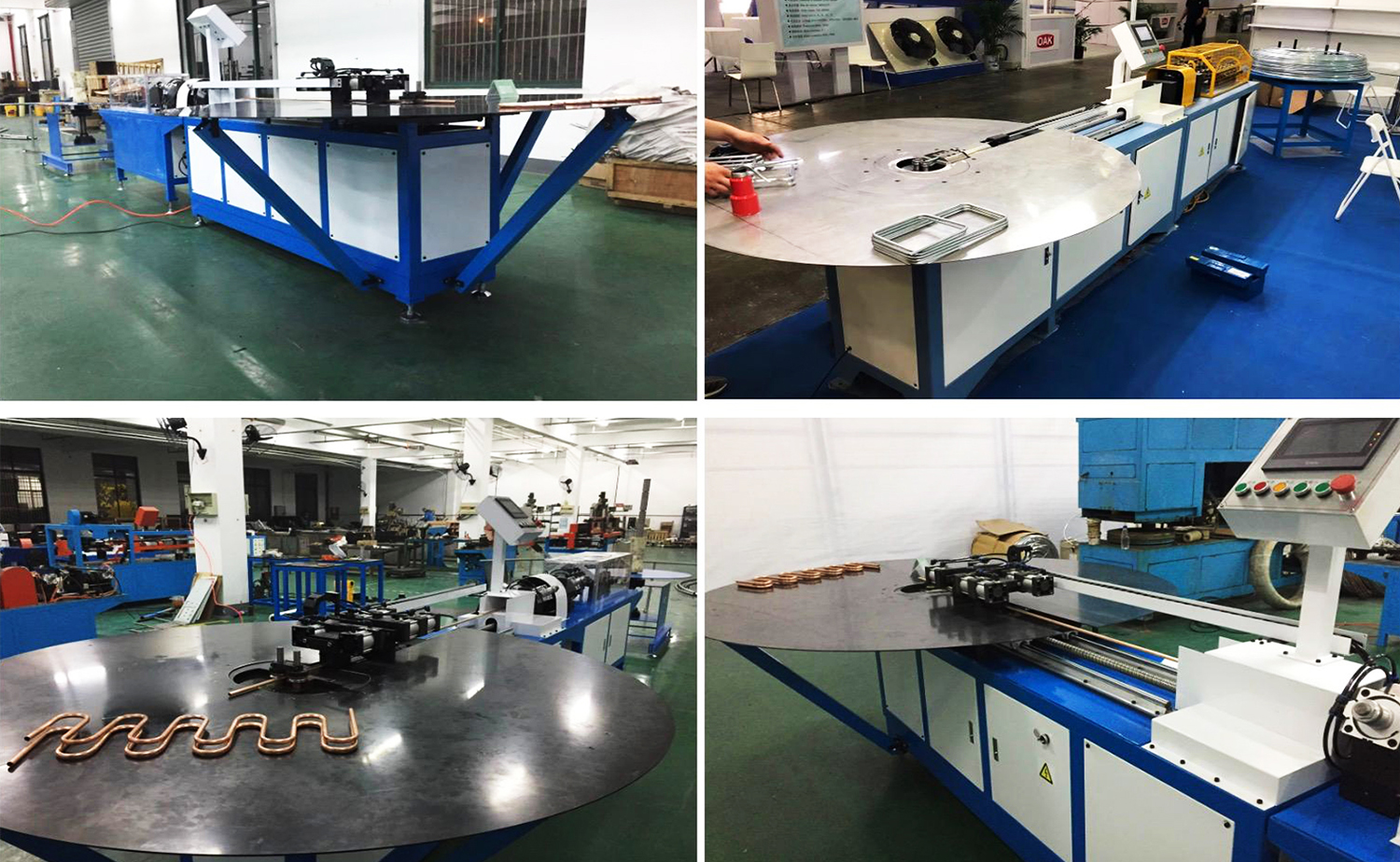

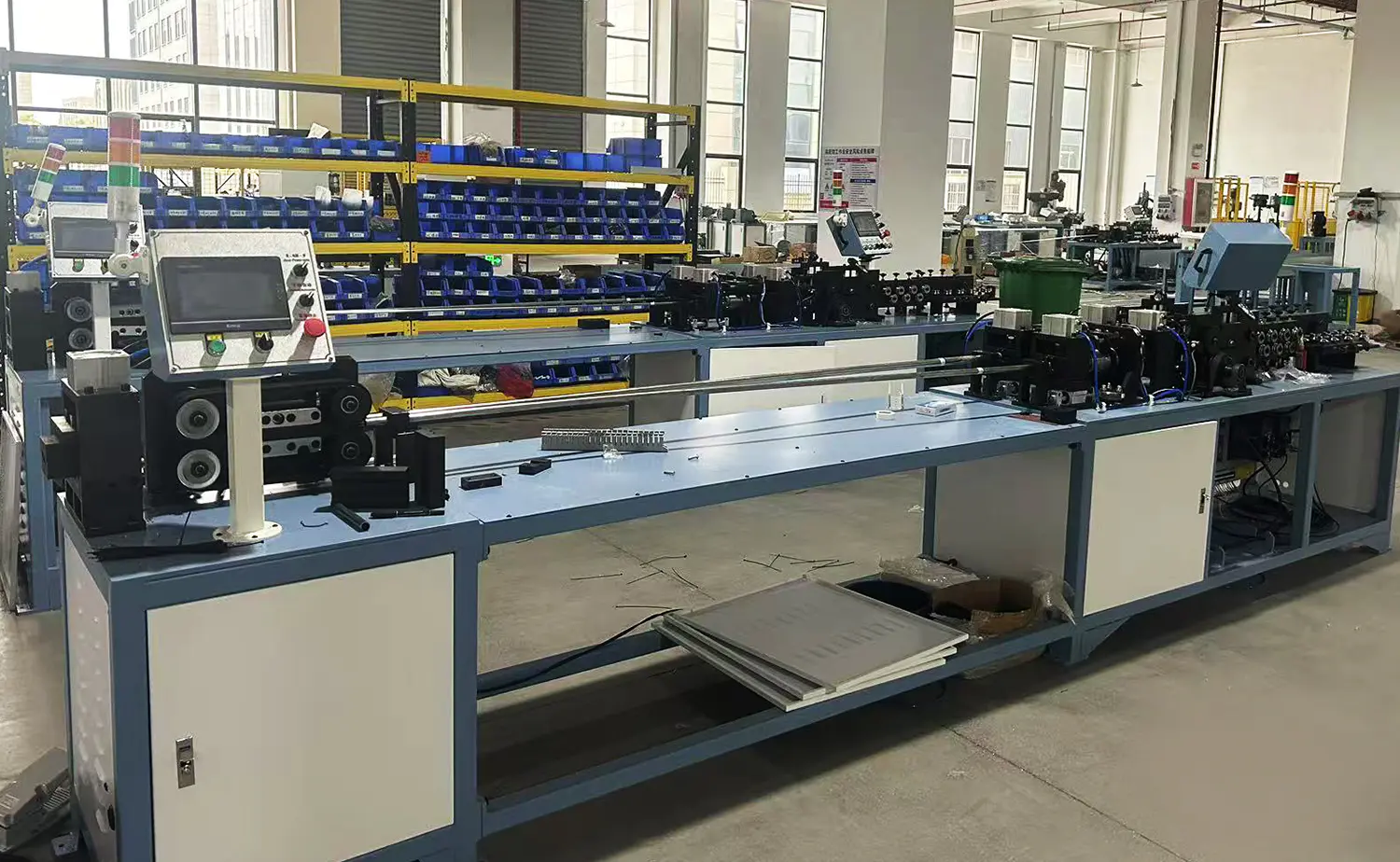

خم کن سرپانتین تمام اتوماتیک سری SB-20CNC

برگشت

  • خم کن سرپانتین تمام اتوماتیک سری SB-20CNC
  • خم کن سرپانتین تمام اتوماتیک سری SB-20CNC
  • خم کن سرپانتین تمام اتوماتیک سری SB-20CNC
  • خم کن سرپانتین تمام اتوماتیک سری SB-20CNC

ویژگی ها

پارامترهای اساسی

ویدئو

کاربردهای صنعتی

تماس با ما

ویژگی ها

خم کن سرپانتین کاملاً خودکار، کول کردن، صاف کردن، برش و خم شدن را در یک عملیات واحد ادغام می کند، که به طور خاص برای پردازش لوله های آلومینیومی، مسی یا باندی طراحی شده است. در مقایسه با روش های دستی سنتی، این سیستم خودکار به طور قابل توجهی کارایی را افزایش می دهد و هزینه های نیروی کار را کاهش می دهد.

قالب گیره سه قسمتی اعوجاج لوله را به حداقل می رساند و لبه های برش صاف و دقیق را تضمین می کند. متمرکز بودن با دقت بالا حفظ می شود و کیفیت عالی جوش را در فرآیندهای بعدی تضمین می کند. سیستم برش بدون تراشه از برش چرخشی 360 درجه با گیره دو نقطه ای استفاده می کند و از برش تمیز بدون از دست دادن مواد اطمینان می دهد.

این دستگاه دارای یک سیستم خمشی تحت کنترل سروو است که برای دستیابی به زوایای خمشی و جهت دقیق طراحی شده است. ابزارهای خمشی با طراحی ویژه، شعاع خمشی ثابت را با کمترین تغییر شکل تضمین می‌کنند که منجر به خمیدگی‌های با کیفیت بالا و از نظر بصری جذاب می‌شود.

جدول پارامترها

پارامتر فنی اصلی

پارامتر داده ها
مواد لوله لوله مسی / لوله آلومینیومی / لوله باندی
فشار هوا 0.5-0.6 مگاپاسکال
فشار هیدرولیک 5-7 مگاپاسکال
قطر لوله Φ3-20 میلی متر (تغییر قالب)
ضخامت دیوار لوله 0.3-1.5 میلی متر
ظرفیت خمشی تک لوله
زاویه خمشی 1 تا 210 درجه
شعاع خمشی R11~R50 (تغییر قالب)
زمان خم شدن تا 110 بار در چرخه
طول تغذیه 10-700 میلی متر در زمان، می تواند چندین بار تغذیه کند
اندازه جدول Φ1-5 متر (قابل سفارشی سازی)
سیستم کنترل کنترل PLC / صفحه لمسی
قدرت موتور 9 کیلو وات
سیستم الکتریکی 380 ولت، 50 هرتز، 3 فاز (سفارشی)
بعد 2350×780×1590 میلی‌متر 1570×530×1170 میلی‌متر (جدول استثنایی)

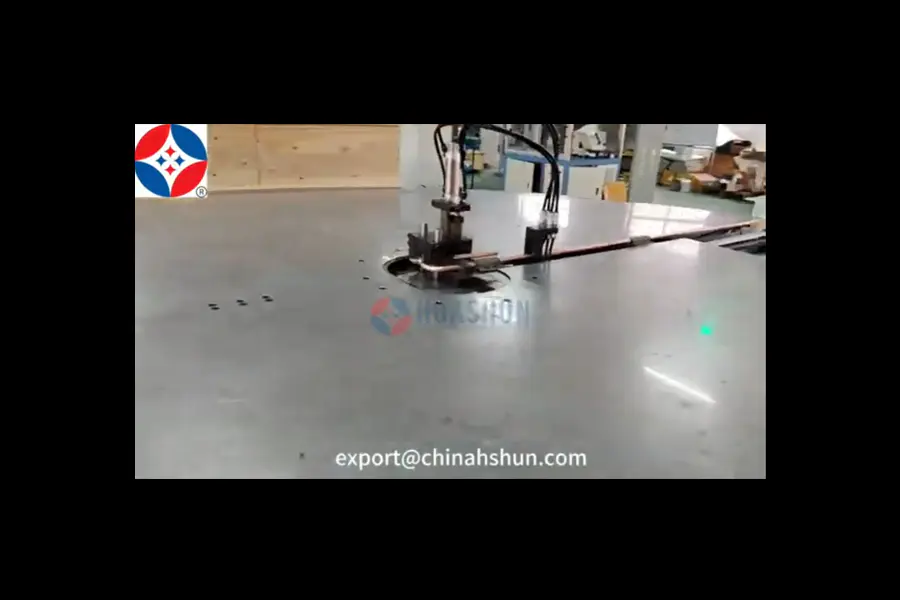

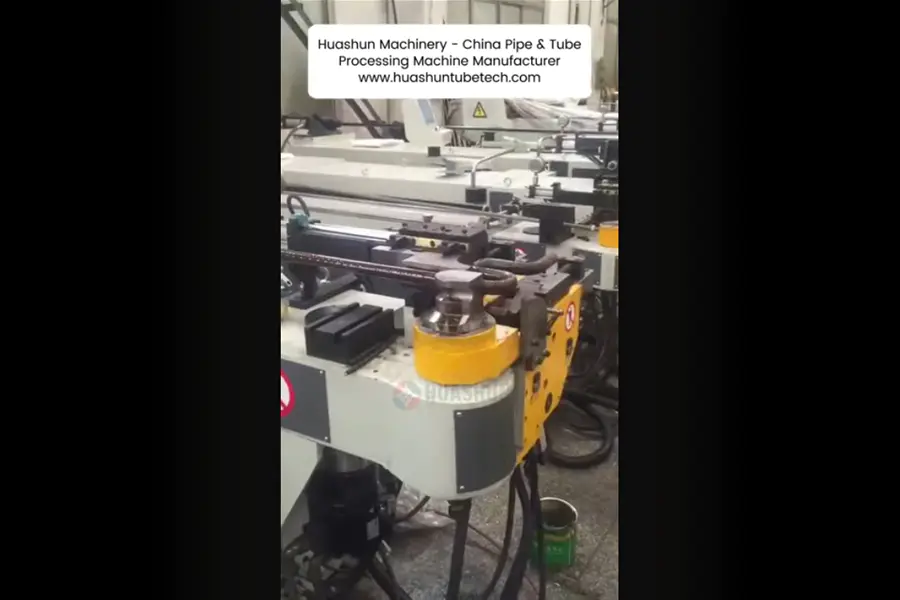

ویدئو
